Hoe transformeert een platte pijpenbuiger de productie van industriële buizen?

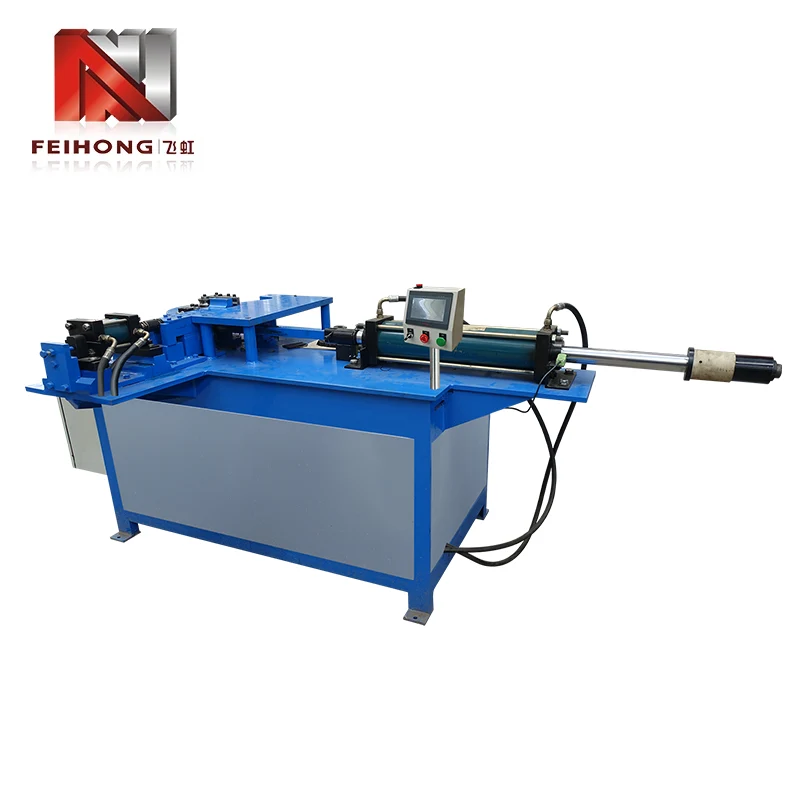

1. Wat is een platte pijpenbuiger precies en hoe werkt deze?

A Platte pijpenbuigeris een gespecialiseerde machine die is ontworpen om rechthoekige, vierkante of ovale buizen langs één vlak te buigen zonder de dwarsdoorsnede in te klappen. In tegenstelling tot ronde pijpbuigers die doornen en veegmatrijzen gebruiken om ronde profielen te behouden, vereist het buigen van platte pijpen zorgvuldig afgestemd gereedschap dat de bredere vlakken van de buis ondersteunt, terwijl de smallere randen controleerbaar kunnen vervormen. De fundamentele uitdaging ligt in het beheersen van de verschillende rek- en drukverschillen die optreden over de breedte van een plat gedeelte: de buitenwand wordt langer terwijl de binnenwand wordt samengedrukt, en zonder de juiste ondersteuning zal de buis knikken of kreuken.

Het werkingsprincipe concentreert zich op drie hoofdelementen: de buigmatrijs (of vorm), de klemmatrijs en de drukmatrijs. De buis wordt vastgezet tussen de klem en de buigmatrijzen en vervolgens rond de straal van de buigmatrijs geroteerd. Voor vlakke profielen bevat de buigmatrijs een groef die past bij de buitenafmetingen van de buis, waardoor zijdelingse ondersteuning wordt geboden om te voorkomen dat de bredere vlakken naar binnen instorten. Sommige geavanceerde machines maken ook gebruik van eenruitenwisser stervendat langs de binnenradius van de buis glijdt om kreuken te voorkomen, en adoorn(hoewel minder gebruikelijk voor vlakke secties) kan worden ingebracht om de interne holte te ondersteunen als de buis hol is. Het hele proces wordt doorgaans hydraulisch of elektrisch aangedreven, met CNC-besturingen die een nauwkeurige herhaalbaarheid van de hoeken en buigsequenties in meerdere stappen mogelijk maken.

Een van de bepalende kenmerken van eenPlatte pijpenbuigeris het vermogen om bochten te produceren met minimale vervorming en tegelijkertijd nauwe toleranties te behouden. Dit wordt bereikt doorgecontroleerde terugveringscompensatie—de machine buigt iets verder dan de doelhoek, wetende dat het materiaal in een voorspelbare mate terug zal ontspannen. Moderne units integreren sensoren die de werkelijke buighoeken in realtime meten en de rampositie dynamisch aanpassen, zodat elk onderdeel binnen ± 0,5 graden overeenkomt met het CAD-model. De combinatie van robuuste constructie en intelligente besturing maakt deze apparatuur onmisbaar voor hoogwaardige fabricage.

2. Welke industrieën zijn het meest afhankelijk van het buigen van platte buizen?

Het buigen van platte buizen is geen nicheproces; het is ingebed in de toeleveringsketens van meerdere zware industrieën. De volgende sectoren zijn afhankelijk vanPlatte pijpenbuigerapparatuur om structurele en esthetische componenten te produceren die niet kunnen worden bereikt met ronde buizen.

• Automobiel en transport:Chassisframes, rolkooien, stoelconstructies en componenten van uitlaatsystemen maken vaak gebruik van rechthoekige of ovale buizen. Door vlak te buigen kunnen ontwerpers de verhouding tussen sterkte en gewicht maximaliseren en tegelijkertijd componenten efficiënt verpakken binnen krappe voertuigomhulsels.
• Bouw & Architectuur:Leuningen, trappen, vliesgevelstijlen en decoratieve metalen gevels zijn vaak voorzien van gebogen rechthoekige profielen. De visuele aantrekkingskracht van strakke, kreukvrije bochten is van het grootste belang bij architectonische toepassingen.
• HVAC & ventilatie:Kanalen en luchtbehandelingssystemen maken gebruik van platovale buizen om een ​​hoge luchtstroom te behouden terwijl ze in ondiepe plafondruimtes passen. Het buigen van deze profielen vereist nauwkeurige controle om te voorkomen dat de interne doorsnede wordt beperkt.
• Landbouwapparatuur:Tractor-kantelbeschermingsconstructies (ROPS), werktuigframes en irrigatiedraaipunten maken allemaal gebruik van gebogen rechthoekige buizen voor duurzaamheid en kosteneffectieve productie.
• Meubels en kantoorinterieurs:Moderne bureauframes, stellingsystemen en beursstands maken gebruik van de strakke lijnen van gebogen platte buizen om een ​​minimalistische esthetiek met een hoge structurele integriteit te bereiken.

Op elk van deze gebieden zorgt de platte pijpenbuiger voor ontwerpvrijheid, waardoor ingenieurs lasverbindingen kunnen vervangen door doorlopende gebogen delen die sterker, lichter en visueel aantrekkelijker zijn. De veelzijdigheid van de apparatuur betekent dat zelfs kleinschalige werkplaatsen professionele componenten kunnen produceren voor deze veeleisende markten.

3. Wat zijn de belangrijkste soorten platte pijpbuigers die momenteel verkrijgbaar zijn?

Buigmachines voor platte buizen worden gecategoriseerd op basis van hun bedieningsmethode, besturingssysteem en gereedschapsconfiguratie. Het kiezen van het juiste type hangt af van het productievolume, het materiaaltype en de complexiteit van de buiging. Hieronder vindt u een vergelijkend overzicht van de meest voorkomende varianten.

Handmatige buigmachinesworden aanbevolen door onderhoudsafdelingen en onderwijsinstellingen vanwege hun lage kosten en eenvoud.Hydraulische machinesbieden een goede balans tussen macht en betaalbaarheid, waardoor ze het werkpaard zijn van veel fabricagewinkels.CNC roterende trekbuigersvertegenwoordigen het allernieuwste, met de mogelijkheid om honderden programma’s op te slaan en automatisch materiaalvariaties te compenseren.CompressiebuigersHoewel ze minder nauwkeurig zijn, zijn ze extreem snel en economisch voor de massaproductie van eenvoudige bochten in dunwandige buizen.

Naast deze vier categorieën zijn er ook hybride machines die hydraulisch vermogen combineren met CNC-besturing, waardoor ze het beste van twee werelden bieden. Bij het selecteren van een type is het essentieel om niet alleen rekening te houden met de huidige werklast, maar ook met het potentieel voor toekomstige uitbreiding naar complexere geometrieën.

4. Welke invloed heeft de materiaalkeuze op het buigproces?

Het materiaal van de buis is misschien wel de meest kritische factor die de buigkwaliteit beïnvloedt. Verschillende legeringen vertonen een verschillende mate van ductiliteit, terugvering en harding, waarmee bij de buigopstelling allemaal rekening moet worden gehouden. Hieronder vindt u een overzicht van veel voorkomende materialen en hun buigeigenschappen.

Zacht staal

Meest vergevingsgezind materiaal; biedt goede ductiliteit en voorspelbare terugvering. Geschikt voor de meeste algemene buigbewerkingen zonder speciale voorzorgsmaatregelen.

Hoogwaardig laaggelegeerd staal (HSLA).

Vereist hogere buigkrachten en vertoont een grotere terugvering. CNC-compensatie wordt sterk aanbevolen om de hoeknauwkeurigheid te behouden.

Roestvrij staal (austenitisch)

Het werkstuk hardt snel uit, wat kan leiden tot scheuren als de buigradius te klein is. Gebruik lagere ramsnelheden, voldoende smering en gepolijst gereedschap om wrijving te verminderen.

Aluminiumlegeringen (5xxx, 6xxx)

Lichtgewicht en corrosiebestendig, maar gevoelig voor kreuken en barsten. Grotere buigradii (3‑5× buisbreedte) en zorgvuldige spelingsinstellingen zijn essentieel.

Koper en messing

Zeer ductiel en gemakkelijk te buigen, maar zachte oppervlakken raken gemakkelijk beschadigd. Fijn afgewerkte matrijzen en de juiste speling voorkomen vreten en oppervlaktedefecten.

Naast de legering speelt de wanddikte een cruciale rol. Dikkere muren bieden een grotere weerstand tegen instorten, maar vereisen een hoger tonnage. Dunwandige buizen zijn gevoelig voor knikken aan de binnenradius en vereisen mogelijk interne doornen of gespecialiseerde veegmatrijzen. Een algemene vuistregel is dat de wanddikte minimaal 5% van de buisbreedte moet zijn om betrouwbaar buigen te bereiken zonder interne ondersteuning.

5. Op welke belangrijke specificaties moet u letten bij het kiezen van een platte pijpenbuiger?

Het selecteren van de juiste machine houdt meer in dan alleen het matchen van de maximale buismaat. Een uitgebreide evaluatie moet de volgende parameters omvatten, die elk een directe invloed hebben op de prestaties en levensduur.

1. Maximale buigcapaciteit:Denk hierbij aan de buisbreedte, hoogte en wanddikte die de machine aankan. Kies altijd een machine met een capaciteit die minstens 20% hoger is dan het grootste verwachte onderdeel, om rekening te houden met materiaalvariaties en onvoorziene eisen.
2. Minimale buigradius:Uitgedrukt als een veelvoud van de buisbreedte (bijvoorbeeld 2×W). Kleinere radii vereisen geavanceerdere gereedschappen en een hogere machinestijfheid. Voor de meeste toepassingen is een straal van 3×W een veilig uitgangspunt.
3. Buighoekbereik:De meeste machines kunnen buigen van 0° tot 180°, maar sommige gespecialiseerde machines bieden tot 220° voor overbuigtoepassingen. Zorg ervoor dat de machine de gewenste hoeken kan bereiken zonder tussenkomst van gereedschap.
4. Cyclussnelheid:Gemeten in seconden per bocht heeft dit invloed op de productiedoorvoer. Hydraulische machines hebben doorgaans een cyclustijd van 5 tot 15 seconden, terwijl servo-elektrische eenheden voor kleine secties 2 tot 5 seconden kunnen halen.
5. Controlesysteem:Basis-PLC vs. volledige CNC met touchscreen-programmering. CNC biedt meer flexibiliteit, maar gaat gepaard met hogere initiële kosten en een steilere leercurve.
6. Compatibiliteit van gereedschappen:Controleer of de machine gebruikmaakt van industriestandaard gereedschap of eigen ontwerpen. Gestandaardiseerde gereedschappen verminderen de doorlooptijden en kosten voor vervangende matrijzen.
7. Stroomvereisten:Hydraulische machines hebben een speciale voedingseenheid nodig (vaak 15-75 kW), terwijl elektrische machines op standaard driefasige voeding werken. Denk aan de elektrische infrastructuur van uw faciliteit.

Een goed gekozen machine voldoet niet alleen aan de huidige productiebehoeften, maar is ook geschikt voor toekomstige groei in complexiteit van onderdelen en materiaaldiversiteit. Het is verstandig om zowel productie-ingenieurs als onderhoudspersoneel bij het selectieproces te betrekken om ervoor te zorgen dat de gekozen apparatuur aansluit bij de operationele realiteit.

6. Wat zijn de meest voorkomende buigfouten bij platte buizen en hoe kunnen ze worden voorkomen?

Zelfs met een platte pijpenbuiger van hoge kwaliteit kunnen defecten voortkomen uit een onjuiste opstelling, versleten gereedschap of inconsistenties in het materiaal. Het begrijpen van deze faalwijzen is de eerste stap op weg naar preventie. Hieronder vindt u de meest voorkomende problemen en hun oplossingen.

• Rimpels op de binnenradius:Treedt op wanneer de binnenwand sneller samendrukt dan het materiaal kan bevatten. Veroorzaakt door onvoldoende matrijsdruk of een buigradius die te krap is voor de wanddikte.Preventie:Verhoog de kracht van de wissermatrijs, gebruik een grotere straal of voeg een doorn toe om de binnenwand te ondersteunen.
• Instorting in dwarsdoorsnede (afvlakking):De brede vlakken van de buis hollen naar binnen, waardoor de structurele integriteit verloren gaat. Vaak bij dunwandige buizen of wanneer de buigmatrijs geen adequate zijdelingse ondersteuning biedt.Preventie:Gebruik een matrijs die beter aansluit bij de buitenafmetingen van de buis, en overweeg een drukmatrijs die tijdens het buigen actief tegen de buitenwand drukt.
• Springback-variatie:Een inconsistente terugvering leidt tot onderdelen die niet aan de doelhoek voldoen, vooral bij het buigen van hoogwaardig staal of aluminium.Preventie:Implementeer CNC-overbuigen met realtime hoekfeedback. Zorg er ook voor dat het materiaal uit één batch komt met consistente mechanische eigenschappen.
• Oppervlaktekrassen en vreten:Krassen ontstaan ​​wanneer de buis tegen de buigmatrijs of -wisser glijdt. Vreten is vooral problematisch bij aluminium en roestvrij staal.Preventie:Gebruik gepolijst gereedschap, breng het juiste smeermiddel aan en zorg voor voldoende speling om wrijving te verminderen.
• Draaien of terugveren in het vlak:De buis kan iets uit het buigvlak draaien, waardoor een verdraaid deel ontstaat. Dit komt vaak door een ongelijkmatige klemdruk of verkeerd uitgelijnd gereedschap.Preventie:Controleer de uitlijning van de klemmatrijs en zorg ervoor dat de buis vóór elke bocht recht op zijn plaats zit.

Regelmatige inspectie van gereedschappen en periodieke kalibratie van de hoeksensoren van de machine kunnen veel van deze problemen onderkennen voordat ze resulteren in afgedankte onderdelen. Het documenteren van de parameters voor elke succesvolle installatie helpt ook bij het oplossen van toekomstige runs.

7. Hoe moet een platte pijpenbuiger worden onderhouden voor langdurige betrouwbaarheid?

Om de nauwkeurigheid en levensduur van een platte pijpenbuiger te behouden, is goed onderhoud essentieel. Een proactief regime vermindert niet alleen de stilstandtijd, maar zorgt ook voor een consistente plooikwaliteit. De volgende stapsgewijze aanpak wordt aanbevolen voor de meeste hydraulische en CNC-machines.

1. Dagelijkse visuele inspectie:Controleer op lekkage van hydraulische vloeistof, losse bouten en tekenen van slijtage aan de klem- en buigmatrijzen. Maak het werkgebied schoon en verwijder eventuele metaalspanen en vuil.
2. Smering van bewegende delen:Breng het door de fabrikant gespecificeerde vet of olie aan op alle draaipunten, glijbanen en de buigspindel. Overmatig smeren kan vuil aantrekken, dus gebruik alleen de aanbevolen hoeveelheid.
3. Onderhoud hydraulische vloeistof:Controleer de vloeistofniveaus en vervang het filter volgens de intervallen aangegeven in de handleiding. Verontreinigde vloeistof is een belangrijke oorzaak van klep- en pompstoringen.
4. Kalibratie van hoeksensoren:Gebruik een precisiegradenboog of een digitale hoekmeter om de nauwkeurigheid van de buighoek van de machine te verifiëren. Kalibreer opnieuw als de afwijkingen groter zijn dan ±0,3°.
5. Inspectie van ruitenwisser en drukmatrijzen:Controleer op krassen of vervorming. Versleten stempels moeten opnieuw worden geslepen of vervangen om kreuken en oppervlakteschade te voorkomen.
6. Controle elektrisch systeem:Controleer bij CNC-machines of alle kabels goed vastzitten, de noodstops correct werken en het bedieningspaneel geen foutcodes weergeeft.
7. Jaarlijks uitgebreid onderhoud:Schakel een gecertificeerde technicus in om een ​​volledige revisie uit te voeren, inclusief hydraulische cilinderafdichtingen, pompslijtage en software-updates.

Het bijhouden van een gedetailleerd logboek van alle onderhoudsactiviteiten, inclusief olieverversingen, matrijsvervanging en kalibraties, helpt bij het voorspellen van slijtagepatronen en het efficiënt plannen van stilstand. Een goed onderhouden platte pijpenbuiger kan tientallen jaren betrouwbare dienst leveren.

8. Wat heeft de toekomst voor de technologie voor het buigen van platte buizen?

De evolutie van het buigen van platte buizen wordt gedreven door de vraag naar grotere efficiëntie, precisie en duurzaamheid. Industrie 4.0-concepten worden steeds vaker geïntegreerd in buigmachines, waardoor realtime gegevensverzameling en voorspellend onderhoud mogelijk worden. Sensoren die in het gereedschap zijn ingebed, monitoren slijtage- en krachtvariaties en sturen informatie terug naar een centraal systeem dat automatisch optimale buigparameters kan aanbevelen.

Een andere opkomende trend is het gebruik vanservo-elektrische aandrijvingenin plaats van traditionele hydrauliek. Deze systemen verbruiken minder energie, produceren minder geluid en bieden een hogere positioneringsnauwkeurigheid. Ze zijn bijzonder aantrekkelijk voor fabrikanten die hun ecologische voetafdruk willen verkleinen. Aanvullend,additieve productiebegint het gereedschapsontwerp te beïnvloeden: 3D-geprinte matrijzen met conforme koelkanalen kunnen het thermische beheer verbeteren tijdens het buigen op hoge snelheid.

Kunstmatige intelligentie vindt ook zijn weg naar bend sequencing. AI-algoritmen kunnen de materiaaleigenschappen en de geschiedenis van elke buisbatch analyseren om de terugvering met ongekende nauwkeurigheid te voorspellen, waardoor de afvalpercentages en de insteltijd worden verminderd. Verder,collaboratieve robots(cobots) worden gecombineerd met platte pijpenbuigers om het laden en lossen te automatiseren, waardoor menselijke operators zich kunnen concentreren op kwaliteitscontrole en procesoptimalisatie.

Terwijl de industrie zich ontwikkeltdigitale tweelingen-virtuele replica's van de fysieke buigcel-ingenieurs zullen volledige productieruns kunnen simuleren voordat er ook maar één buis wordt gebogen. Deze mogelijkheid zal de tijd tussen ontwerp en eindproduct dramatisch verkorten, waardoor fabricage op maat bijna net zo efficiënt wordt als massaproductie. De toekomst van het buigen van platte buizen is ongetwijfeld slim, verbonden en steeds autonomer.
