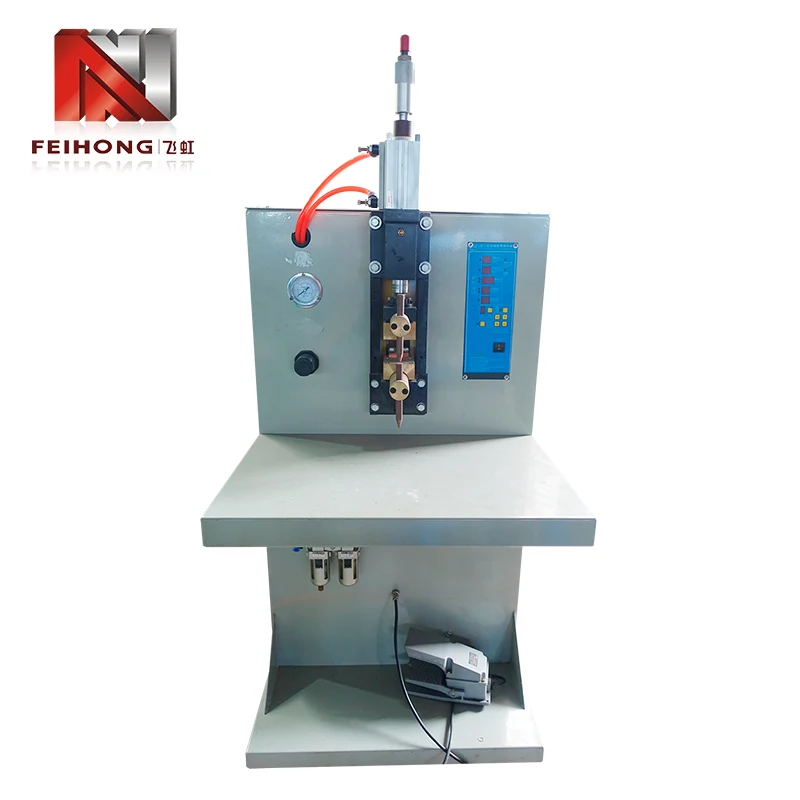

Condensatorontlading Energieopslag Puntlasapparaat

Feihong's condensatorontladings-energieopslagpuntlasser is speciaal ontworpen voor de productie van elektrische verwarmingsbuizen, waarbij weerstandsdraad veilig moet worden verbonden met loden palen en aansluitklemmen. Als toonaangevende leverancier van complete productielijnen voor verwarmingsbuizen integreert Feihong dit lasstation met andere kernapparatuur. De machine werkt op driefasig 380V, driefasig 220V of enkelfasig 220V, met een nominaal vermogen van 2KVA en een instelbaar condensatorspanningsbereik van 0-435V. Het condensatorontladingsprincipe slaat energie op en geeft deze in een gecontroleerde puls vrij, waardoor sterke metallurgische bindingen ontstaan ​​met minimale door hitte beïnvloede zones. Met een bewezen verwerkingscapaciteit van 30.000 stuks per ploegendienst garandeert deze lasser grote volumes met behoud van een consistente verbindingskwaliteit.

Kernlasprincipe

De Capacitor Discharge Energy Storage Spot Welder werkt volgens een beproefd principe dat hem onderscheidt van conventionele AC- of DC-weerstandslasapparaten. In plaats van een continue stroom te laten stromen, laadt het een condensatorbank op tot een vooraf ingestelde spanning en ontlaadt vervolgens de opgeslagen energie via de laselektroden in milliseconden. Deze aanpak biedt verschillende duidelijke voordelen.

• 1. Onmiddellijke energieafgifte:de condensatorbank levert een hoge stroompuls (tot duizenden ampère) in een fractie van een cyclus, waardoor een geconcentreerde warmte ontstaat op het contactpunt voor snelle fusie.
• 2. Onafhankelijke controle van energie en tijd:spanningsinstellingen (0-435V) regelen rechtstreeks de opgeslagen energie, terwijl de ontlaadduur wordt bepaald door de condensatorkarakteristieken, waardoor complexe timingaanpassingen worden geëlimineerd.
• 3. Verminderde warmteafvoer:Omdat de puls extreem kort is, blijft het omringende materiaal koel, waardoor oxidatie of uitgloeien van de weerstandsdraad en loden palen wordt voorkomen.
• 4. Consistente vorming van lasklompjes:elke ontlading levert identieke energie, waardoor elke las dezelfde penetratiediepte en sterkte heeft, ongeacht de vaardigheid van de operator.

Dit principe maakt de lasser bijzonder geschikt voor de productie van verwarmingsbuizen, waarbij de lasconsistentie rechtstreeks van invloed is op de elektrische weerstand en de levensduur van het eindproduct.

Prestatievergelijking met traditionele lassers

Wanneer de lasser met conventionele alternatieven wordt vergeleken, benadrukken verschillende belangrijke prestatiegegevens de superioriteit ervan. De volgende tabel contrasteert deze machine met typische AC- en DC-weerstandslasapparaten die in soortgelijke toepassingen worden gebruikt.

Deze vergelijking toont aan dat de Capacitor Discharge Energy Storage Spot Welder een unieke balans biedt tussen precisie, efficiëntie en betrouwbaarheid, waardoor het de voorkeurskeuze is voor fabrikanten van verwarmingsbuizen die consistente verbindingskwaliteit vereisen gedurende lange productieruns.

Toepassingsscenario's

Het lasapparaat wordt veel toegepast bij de productie van elektrische verwarmingsbuizen, maar zijn veelzijdigheid strekt zich ook uit tot andere metaalverbindingstaken. Feihong® heeft deze machine ontworpen om zich aan te passen aan verschillende werkstukken, terwijl de belangrijkste voordelen behouden blijven.

• 1. Weerstandsdraad naar geleidestang:de primaire toepassing, waardoor verbindingen met lage weerstand worden gegarandeerd voor verwarmingselementen die worden gebruikt in waterverwarmers, ovens en industriële ovens.
• 2. Loodpaal naar aansluitlip:essentieel voor het assembleren van klemmenblokken waarbij mechanische sterkte en elektrische geleidbaarheid van cruciaal belang zijn.
• 3. Lassen van dun plaatwerk:geschikt voor beugels, schilden en sensorbevestigingen tot 1,5 mm dikte, met lagere spanningsinstellingen.
• 4. Hechtlassen van kleine componenten:kan worden gebruikt voor tijdelijke bevestiging of voormontage in de automobiel- en apparatenbouw.

Deze scenario's profiteren van het vermogen van de lasser om een ​​nauwkeurige, herhaalbare puls te leveren die thermische vervorming minimaliseert, een veel voorkomend probleem bij lasmethoden met continue stroom.

Kwaliteitsborging en fabriekstesten

Feihong® produceert sinds 1992 verwarmingsbuisapparatuur en beschikt over zes speciale werkplaatsen voor machinale bewerking, elektrische assemblage, testen en logistiek. Elke lasser ondergaat strenge kwaliteitscontroles om ervoor te zorgen dat hij voldoet aan de eisen van continue productie.

• 1. Traceerbaarheid van componenten:alle condensatoren, pneumatische kleppen en transformatoren zijn afkomstig van gecertificeerde leveranciers en worden bij aankomst geïnspecteerd.
• 2. Controle van het assemblageproces:elke machine wordt gebouwd door ervaren technici volgens gestandaardiseerde werkinstructies, met tussentijdse inspecties in elke fase.
• 3. 24-uurs inbrandtest:Vóór verzending voert elke eenheid een continue lascyclus uit met gesimuleerde productiebelastingen om de stabiliteit en lasconsistentie te verifiëren.
• 4. Kalibratiecertificaat:Elke machine wordt geleverd met een testrapport waarin de werkelijke nauwkeurigheid van de condensatorspanning, de elektrodekracht en de cyclustijd worden weergegeven.

Dit uitgebreide kwaliteitsborgingssysteem zorgt ervoor dat elke lasser die de Feihong®-fabriek verlaat, vanaf de eerste dag betrouwbaar presteert, met minimale inbedrijfstellingsinspanningen.

Maatwerk en after-salesondersteuning

Feihong® begrijpt dat elke productielijn unieke vereisten heeft. Voor de Capacitor Discharge Energy Storage Spot Welder bieden we verschillende aanpassingsopties en een robuust after-salespakket om uw activiteiten soepel te laten verlopen.

• 1. Elektrodeontwerp:wij kunnen op maat gemaakte elektrodevormen en -materialen vervaardigen op basis van uw werkstukgeometrie en lasspecificaties.
• 2. Aanpassing spanningsbereik:op verzoek kan de condensatorbank worden afgestemd op specifieke spanningsvereisten buiten het standaard 0-435V-bereik.
• 3. Installatie en training:wij bieden supervisie op locatie en training voor operators, samen met gedetailleerde videogidsen en handleidingen.
• 4. Beschikbaarheid van reserveonderdelen:we houden een lokale inventaris bij van elektroden, afdichtingen, condensatoren en besturingskaarten om de uitvaltijd tot een minimum te beperken.
• 5. Garantie:Dekking van 12 maanden op alle elektrische en mechanische componenten (exclusief verbruiksartikelen).

Met de decennialange ervaring en toewijding van Feihong® op het gebied van klantenondersteuning kunt u op ons vertrouwen als langetermijnpartner voor uw lasbehoeften.

Veelgestelde vragen

Vraag: Wat is de maximale materiaaldikte die kan worden gelast?
A: De machine is voornamelijk ontworpen voor het lassen van weerstandsdraad (tot een diameter van 2,5 mm) en dun plaatstaal tot 1,5 mm. Voor dikkere materialen raden we aan om ons technische team te raadplegen om de haalbaarheid te beoordelen met gewijzigde elektrodekracht- en spanningsinstellingen.

Vraag: Kan het lasapparaat worden gebruikt voor toepassingen zonder verwarmingsbuizen?
A: Ja, het condensatorontladingsprincipe werkt goed voor weerstandslassen van kleine onderdelen waarbij een gecontroleerde warmte-inbreng vereist is. Veel klanten gebruiken het voor het lassen van batterijlippen, het bevestigen van sensoren en het assembleren van elektronische componenten.

Vraag: Hoe lang duurt het om de condensator tussen lassen op te laden?
A: De oplaadcyclus duurt doorgaans 0,8-1,2 seconden, wat een nominaal uitgangsvermogen van 30.000 lassen per dienst van 8 uur mogelijk maakt. De werkelijke oplaadtijd is afhankelijk van de ingestelde spanning en de kwaliteit van het ingangsvermogen.

Vraag: Levert Feihong® reservecondensatoren en hoeveel kosten deze?
A: Ja, we hebben vervangende condensatorbanken op voorraad. Prijzen variëren afhankelijk van de capaciteit en het spanningsbereik. Neem contact op met ons verkoopteam voor een actuele offerte op basis van het serienummer van uw machine.

Vraag: Welk onderhoud is er dagelijks nodig?
A: Dagelijks onderhoud omvat het reinigen van elektroden, het controleren van de pneumatische luchtdruk en het visueel inspecteren van kabels en aansluitingen. Wekelijks onderhoud omvat het smeren van bewegende delen en het controleren van de condensatoraansluitingen op dichtheid. Een gedetailleerd onderhoudsschema is opgenomen in de gebruikershandleiding.
