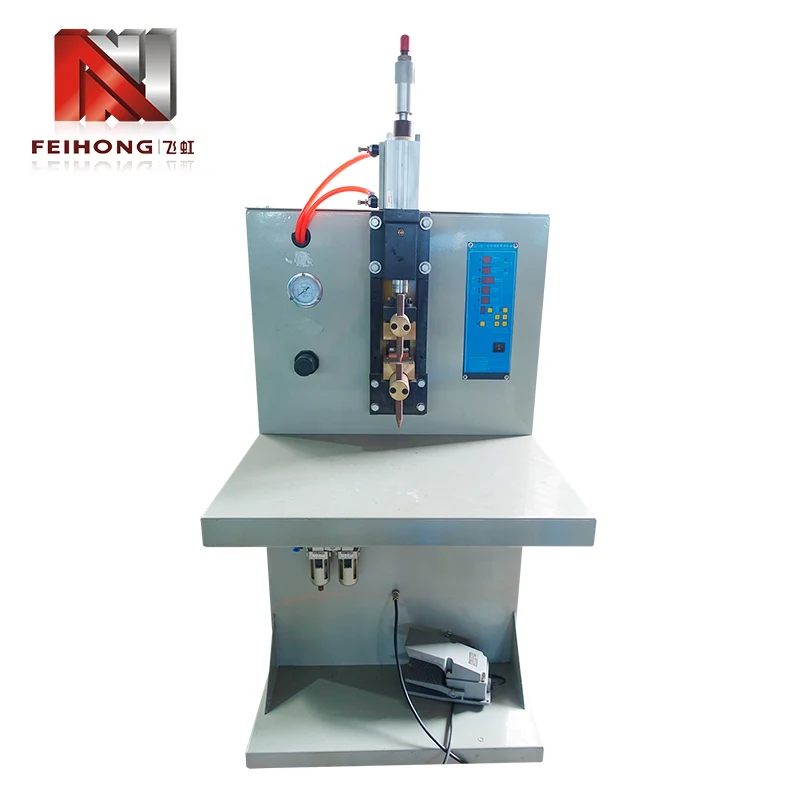

Puntlasapparaat voor het lassen van loden palen en kabelschoenen

Feihong®’s puntlasapparaat voor het lassen van loden palen en kabelschoenen is speciaal ontworpen voor fabrikanten van elektrische verwarmingsbuizen die absolute consistentie van de verbindingen tussen loden staven (of loden palen) en kabelschoenen vereisen. Als leverancier van complete productielijnen voor verwarmingsbuizen integreert Feihong® deze lasser met buisvul-, afdichtings- en teststations. De machine is geschikt voor driefasige voeding van 380 V, driefasige 220 V of eenfasige voeding van 220 V, met een nominaal vermogen van 2 KVA en een continu instelbare condensatorspanning van 0 tot 435 V. Het pneumatische elektrodekrachtsysteem, gecombineerd met snelle condensatorontlading, levert een kortdurende puls die een solid-state las creëert met een minimale door hitte beïnvloede zone – waarbij de mechanische sterkte van de loden paal behouden blijft en tegelijkertijd een elektrische contactweerstand van minder dan 100 µΩ wordt gegarandeerd. Met een bewezen doorvoer van 30.000 verbindingen per dienst van 8 uur voldoet deze lasser aan de volume-eisen van grootschalige productie van verwarmingsbuizen, terwijl de herhaalbaarheid herbewerking en veldfouten vermindert.

De cruciale rol van lead-post-lassen in de prestaties van verwarmingselementen

In een verwarmingsbuis is de verbinding tussen de interne weerstandsdraad en de externe aansluitschoen de meest storingsgevoelige interface. Een verbinding met hoge weerstand genereert lokale warmte, versnelt de oxidatie en opent uiteindelijk het circuit. Deze lasser pakt deze faalwijzen aan via drie gerichte ontwerpkeuzes.

• 1. Energieprecisie:De spanningsinstelling van de condensator (0-435V) maakt fijnafstemming mogelijk voor verschillende materiaalcombinaties. Nikkel-chroomdraad op koperen kabelschoenen vereist bijvoorbeeld minder energie dan roestvrij op koper.
• 2. Stabiliteit van de elektrodekracht:het pneumatische systeem handhaaft een constante klemdruk (±2%), ongeacht de fluctuaties in de lucht in de winkel, waardoor een consistente contactweerstand vóór het lossen wordt gegarandeerd.
• 3. Controle van de pulsduur:de vaste ontladingstijd (≈8 ms) is geoptimaliseerd voor dunne onderdelen, waardoor doorsmelting wordt voorkomen en volledige versmelting wordt bereikt.

Deze kenmerken vertalen zich direct in lagere uitvalpercentages en een langere levensduur van de verwarming, wat de topprioriteiten zijn voor fabrikanten van verwarmingsbuizen.

Elektrodeconfiguratie en onderhoud voor eindlassen

Puntlasapparaten voor het lassen Loden palen en aansluitklemmen zijn vaak gemaakt van messing of vertind koper, die andere thermische eigenschappen hebben dan loden palen. Een juist ontwerp en onderhoud van de elektrode zijn essentieel om consistente lassen te verkrijgen zonder vastplakken of overmatige inkepingen. De volgende praktijken worden aanbevolen door de applicatie-ingenieurs van Feihong®.

• 1. Selectie van elektrodemateriaal:voor op koper gebaseerde terminals biedt dispersieversterkt koper (bijv. Cu-Al₂O₃) de beste balans tussen geleidbaarheid en weerstand tegen vervorming; voor stalen aansluitingen verdient wolfraamkoper de voorkeur.
• 2. Tipgeometrie:een kleine straal (R2-R3) op de bovenste elektrode concentreert de stroom voor een uniform klompje, terwijl de onderste elektrode plat of licht gewelfd moet zijn om de loden paal te ondersteunen zonder te buigen.
• 3. Reinigen en aankleden:Ophoping van oxide op de punt verhoogt de contactweerstand en veroorzaakt spatten. Een lichte dressing na elke 500-800 lassen met een fijne vijl of elektrodedresser herstelt de vorm en verwijdert verontreinigingen.
• 4. Koelwater (optioneel):Voor continue, intensieve cycli zijn er watergekoelde elektrodehouders verkrijgbaar om oververhitting te voorkomen en de slijtage van de tip te verminderen.

Door deze richtlijnen te volgen, blijft de laskwaliteit behouden tijdens lange productieruns en wordt de levensduur van de elektrode verlengd, waardoor de kosten van verbruiksartikelen en uitvaltijd worden verminderd.

Parameterafstemming voor verschillende materiaalparen

De veelzijdigheid van dit lasapparaat komt voort uit de instelbare condensatorspanning en pneumatische druk. Het vinden van de optimale combinatie voor een specifiek materiaalpaar vereist echter systematisch testen. Onderstaande tabel geeft uitgangspunten op basis van gangbare verwarmingsbuismaterialen.

Loodpostmateriaal	Eindmateriaal	Condensatorspanning (V)	Elektrodekracht (kN)
Ni-Cr-legering (ø2,5 mm)	Messing (t=0,8 mm)	280‑320	1.8-2.2
Roestvrij staal (ø3,0 mm)	Koper (t=1,0 mm)	340-380	2,0‑2,5
Met koper bekleed staal (ø2,0 mm)	Vertind koper	220‑260	1,5-1,8
Inconel (ø2,8 mm)	Vernikkeld staal	300‑350	2.2‑2.6

Deze waarden zijn initiële suggesties; De uiteindelijke instellingen moeten worden gevalideerd door de diameter van de lasklompjes (doeldraaddiameter 1,2-1,5×) en de treksterkte te controleren. Feihong® biedt parameteroptimalisatie ter plaatse als onderdeel van onze inbedrijfstellingsservice.

Productiviteitswinst en praktijkvoorbeeld

De overstap van een conventionele AC-puntlasmachine naar deze condensator-ontladingsmachine levert vaak onmiddellijke verbeteringen op in zowel snelheid als kwaliteit. Een middelgrote verwarmingsbuizenfabriek in Guangdong verving drie oudere eenheden door twee FH-149A-machines en behaalde de volgende resultaten over een periode van zes maanden.

• 1. Verhoging van de doorvoer:elke machine produceert consequent 30.000 lassen per ploegendienst, wat overeenkomt met de eerdere productie van 1,5 machines, waardoor vloerruimte vrijkomt.
• 2. Schrootreductie:het uitvalpercentage bij loden stiftlassen daalde van 1,8% naar 0,2%, waardoor jaarlijks ongeveer 120.000 afgewerkte buizen worden bespaard.
• 3. Energiebesparing:het condensatorontladingsprincipe verbruikt 40% minder stroom per las vergeleken met de oude AC-units, waardoor de elektriciteitsrekening met meer dan $ 2.000 per jaar wordt verlaagd.
• 4. Acceptatie door de exploitant:Dankzij de eenvoudige spannings- en manometerbediening werd de trainingstijd teruggebracht van twee dagen naar vier uur.

Deze tastbare voordelen tonen aan dat de investering in een gespecialiseerde lasser zich snel terugbetaalt en tegelijkertijd de algehele productiestabiliteit verbetert.

Fabriekstesten en kwaliteitscertificeringen

Elke machine die de Feihong®-fabriek verlaat, ondergaat een uitgebreid testprotocol dat de werkelijke productieomstandigheden simuleert. Onze zes speciale werkplaatsen (bewerking, elektrische assemblage, transformatorwikkeling, condensatorvorming, schilderen en eindmontage) stellen ons in staat de kwaliteit te controleren, van grondstoffen tot eindproduct.

• 1. Condensatorbanktest:van elke condensator wordt de ESR en capaciteit gemeten; de geassembleerde bank wordt onderworpen aan 500 laad-ontlaadcycli bij maximale spanning om de stabiliteit te verifiëren.
• 2. Pneumatische circuittest:de cilinderslag en druk worden gecontroleerd op lineariteit en herhaalbaarheid met behulp van een gekalibreerde meter.
• 3. Lasprestatietest:een set standaard testcoupons (Ni-Cr-draad aan koperen kabelschoen) is gelast; de nuggetdiameter en treksterkte worden vastgelegd en moeten voldoen aan interne specificaties.
• 4. Elektrische veiligheid:isolatieweerstand, diëlektrische sterkte en aardcontinuïteit worden getest volgens IEC 60204‑1.

Elke puntlasmachine voor het lassen van loden palen en aansluitpunten wordt geleverd met een testcertificaat en een garantie van 12 maanden op alle niet-slijtage onderdelen. We houden ook een lokale voorraad reserveonderdelen bij, zodat vervanging snel kan plaatsvinden.

Veelgestelde vragen over terminallassen

Vraag: Hoe voorkom ik dat de kabelschoenen na het lassen verkleuren?
A: Verkleuring wordt veroorzaakt door oxidatie door overmatige hitte. Verlaag de condensatorspanning in stappen van 10 volt totdat de las nog steeds sterk is, maar de nok zijn oorspronkelijke kleur behoudt. Zorg er ook voor dat de elektrodekracht voldoende is om goed contact te behouden – een lage kracht kan vonkontladingen en oververhitting veroorzaken.

Vraag: Kan deze lasser loden palen hanteren met vooraf aangebracht soldeer of coating?
A: Ja, maar het kan zijn dat u de spanning iets lager moet instellen (met 10-15%) omdat de coating de contactweerstand kan verlagen. Het is raadzaam om, indien mogelijk, de coating van het lasgebied te reinigen of een testrun uit te voeren om de optimale parameters te bepalen.

Vraag: Hoe vaak moet ik de condensatorbank vervangen?
A: Bij normaal gebruik (30.000 lassen/ploegendienst, enkele ploegendienst) hebben de elektrolytische condensatoren een ontwerplevensduur van ongeveer 5-7 jaar of 1 miljoen laadcycli. Wij raden een jaarlijkse capaciteitscontrole aan; als de waarde met meer dan 15% daalt, wordt vervanging aanbevolen.

Vraag: Wat is de minimale bestelhoeveelheid voor deze machine?
A: Er is geen MOQ voor het standaardmodel. Wij verkopen zowel losse eenheden als productielijnpakketten. Neem contact op met ons verkoopteam voor levertijden en prijzen.
